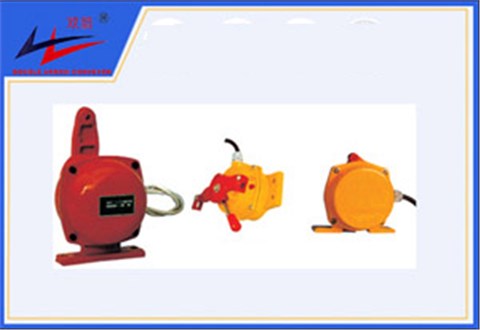

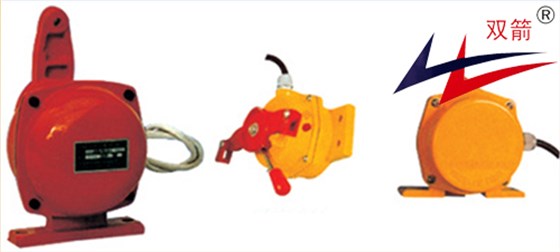

一、概述

1、拉線開關是雙向觸動的，即可安裝在輸送機中間位置，也可安裝在其兩端；

2、通用的安裝設計使拉線開關，即可安裝于輸送機縱梁頂部，也可安裝在其兩端；

3、堅固的鑄鋁外殼，防護等級為IP65；

4、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關，結構件設計緊湊；

5、可提供的附件，包括鋼絲繩、繩夾及拉線托壞。

二、用途

本系列雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機、包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機籌備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關均可發出停機信號，實現對人身及設備的保護作用。

三、技術參數

開關觸點額定值:2個SPDT（單刀雙擲）

開關：16A/250V/AC自清潔觸點，歐式接線排連接。

開關距離：40米（水平）、30米（傾斜）、每3米纜繩有一支撐

導線開孔：螺紋孔3/4”，雙導線孔設計，方便現場安裝。

通訊接口：RS-485地址編碼終端器（用戶選配）

通訊距離：雙絞線1.2公里，光纜50公里

外殼：鑄鋁防風雨外殼

防護等級：IP65

鎖定角度：20°

拉力：3-8公斤

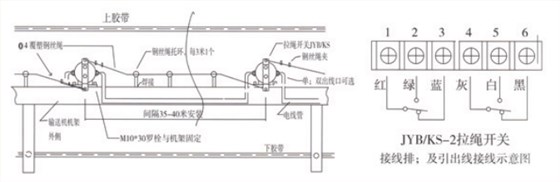

四、安裝與接線圖
